在脱气器固定支架内设置两个定滑轮, 滑轮一端为脱气器, 另一端配置标准配重块, 配重块质量与脱气器接受浮力后的质量大体相当, 使脱气器液面保持最佳位置; 当钻井液排量变化时, 脱气器会随液面变化自动升降; 当钻井液密度变化时, 人工配置相应的调节配重块, 使滑轮两端产生新的平衡, 脱气器始终保持在钻井液槽内最佳液面位置, 从而实现自动跟踪液面的目的。该脱气器采用不锈钢材质, 结构牢固, 具有耐腐蚀性、体积轻、组装方便快捷等优点。脱气器整体结构。主要由10部分构成, 如图1所示。

图1

	Figure Option ViewDownloadNew Window
	图1 机械自浮式脱气器结构

固定支架由两部分组成：一是长方形固定支架（长460 mm、宽280 mm、高900 mm）; 二是双横支撑杆（长1 000 mm、宽30 mm、高30 mm）。根据现场缓冲罐规格, 双横支撑杆可安置在长方形固定支架左右不同位置。长方形固定支架下部导轨与浮箱式脱气筒架相连接; 长方形固定支架上部两侧设有定滑轮, 是配重块与脱气筒架连接的支点; 定滑轮中间设有限位绳固定挂钩, 是限位绳与脱气筒架的固定点, 满足脱气器上下滑动需求。

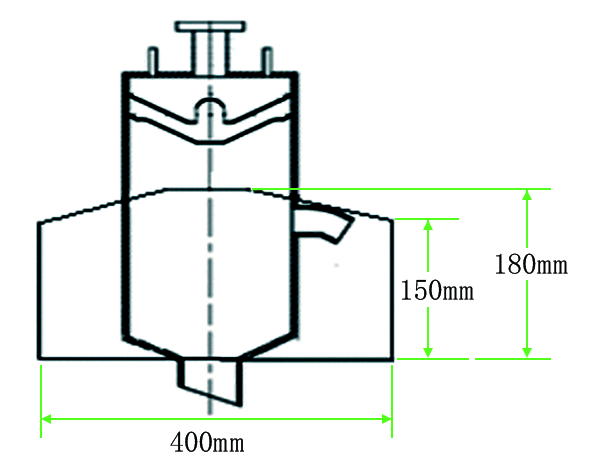

浮箱式脱气筒采用不锈钢材质制作, 如图2所示。浮箱采用镂空式设计^{[4, 5]}, 上部与集气筒钻井液出口平行, 下部与锥形底部平行, 其横截面积大于脱气器壳体的横截面积, 当钻井液液面增加或减少时, 浮箱式脱气筒向上或向下移动。脱气筒设计与传统脱气器一致, 脱气筒法兰高度与传统尺寸相同, 电动机及供电电源与传统脱气器相匹配, 可满足不同类型缓冲罐、架空槽或振动筛安装。脱气筒底部为锥形, 便于将吸入其中的大块岩屑自动排出, 解决了大块岩屑卡住搅拌棒烧毁电动机的难题^[6], 具有防碰、防磨、易清洗、体积小、浮力大、现场维护保养方便快捷等优点。

图2

	Figure Option ViewDownloadNew Window
	图2 浮箱式脱气筒

设计配重块的基本思路是穿过定滑轮的承重绳两端受力平衡, 即：

∑i=1Nmig=Mg-F浮

式中：N为配重块数量, 个; mi为第i个配重块质量, kg; M为浮箱式脱气筒总质量, kg; F_浮为浮箱式脱气筒所受的浮力^[7], N; g为重力加速度, m/s²。

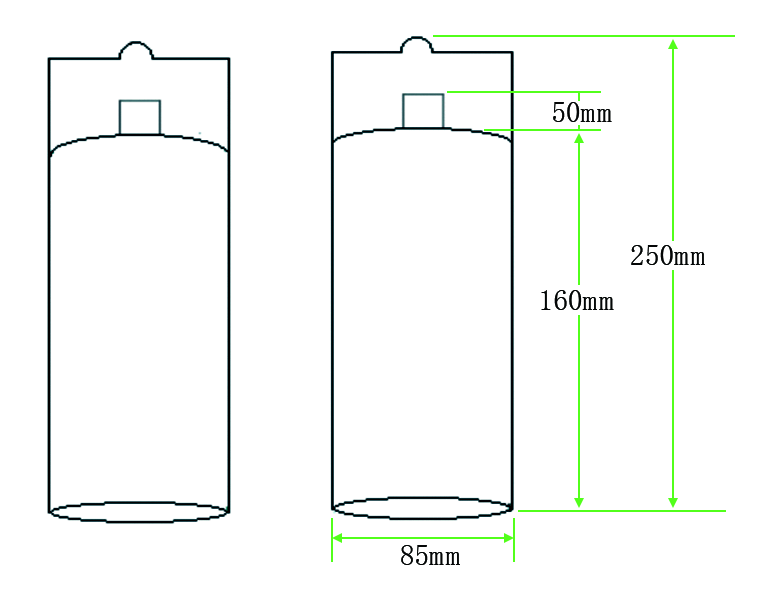

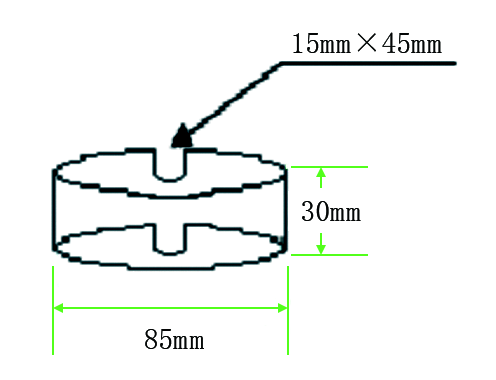

由上式可知, M为恒量, F_浮随钻井液密度变化而变化, 改变配重块数量及质量, 就可以实现滑轮两端受力平衡。配重块由两部分组成：一是标准配重块, 由两只圆柱体组成（图3）; 二是调节配重块, 由若干直径85 mm、高30 mm的圆柱体组成, 规格为150、300、450、600 g等（图4）。当钻井液密度发生变化时, 放置不同的配重块使之平衡, 保持脱气筒处在钻井液的最佳位置, 搅拌叶片处于钻井液中最佳高度, 以利于提高脱气效率。

图3

	Figure Option ViewDownloadNew Window
	图3 标准配重块

图4

	Figure Option ViewDownloadNew Window
	图4 调节配重块

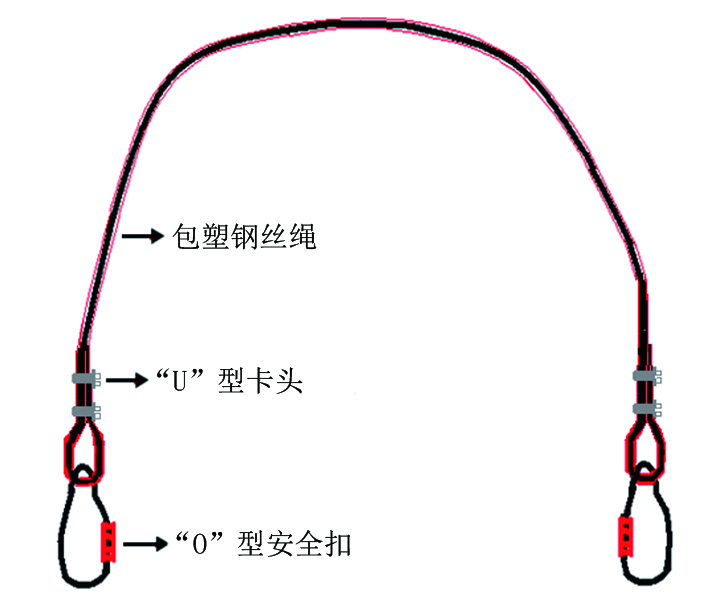

承重钢丝绳承载脱气筒总重量, 由钢丝绳、“ U” 型卡头、安全扣组成, 如图5所示。采用直径4 mm包塑钢丝绳, 长度为1 200 mm, 可承重886 kg; “ U” 型卡头固定钢丝绳两端, 形成挂钩圈, 与“ O” 型安全扣连接; 承重钢丝绳绕过定滑轮, 一端为脱气器, 另一端为配重块, 使浮箱式脱气筒浮在钻井液液面上保持平衡。

图5

	Figure Option ViewDownloadNew Window
	图5 承重钢丝绳

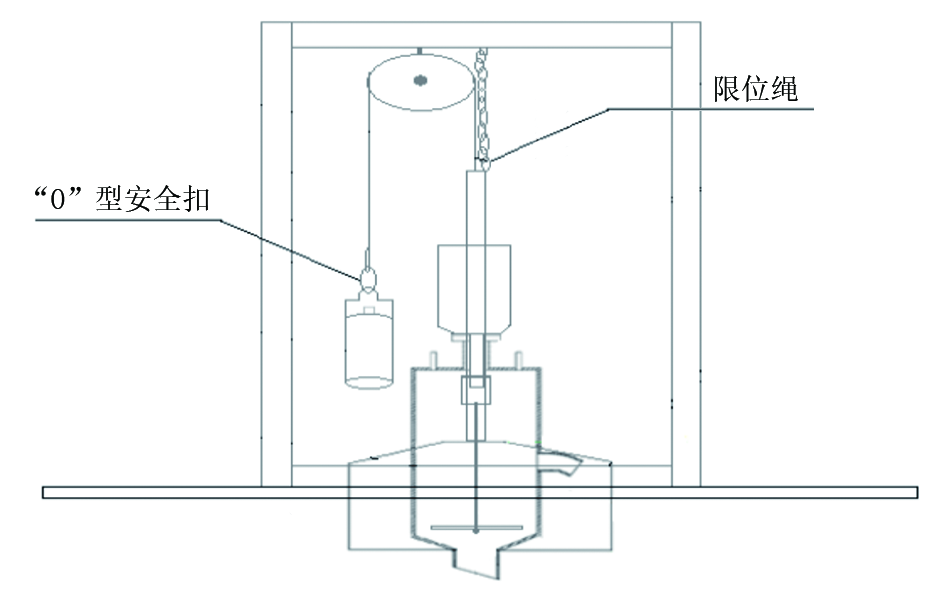

如图6所示, 安全扣位于承重钢丝绳一端, 用于连接配重块, 采用合金钢材料, 高110 mm、宽63 mm、开口16 mm, 最大承重为2 500 kg, 带有固定挂钩, 确保设备在运行过程中不滑扣, 在调节、连接、拆卸、维护保养时操作方便、安全快捷。

图6

	Figure Option ViewDownloadNew Window
	图6 “ O” 型安全扣和限位绳

限位绳是防止浮箱式脱气筒沉入缓冲罐底部, 钻井过程中, 停泵接单根或起下钻时, 缓冲罐内没有钻井液, 如果没有限位绳, 浮箱式脱气筒会与缓冲罐底部沉砂接触, 造成脱气筒埋入沉砂里。限位绳为钢链, 长900 mm、直径4 mm, 如图6所示。开单泵时, 钻井液出口流量较小, 此时调节脱气器高度, 使排出口钻井液量占口径2/3为宜, 开双泵时, 脱气筒会自动浮起, 使脱气筒始终处在最佳位置。
