3H04红外CO₂分析仪供电电路改进

0 引 言

3H04红外CO₂分析仪是应用在CMS、DQL两种综合录井仪器上的设备,该设备易发生因CO₂分析仪光源烧毁现象而造成仪器无法正常工作的情况,导致录井现场对CO₂气体检测无法进行,一方面会使得无法对井筒中所含气体性质进行定性分析,影响CO₂资料录取;另一方面因维修仪器时间较长,给钻井周期带来延误,增加勘探成本。因此,对3H04红外CO₂分析仪工作原理及内部电路结构进行了仔细分析^[1],找到了造成其光源损坏的原因:3H04红外CO₂分析仪主板电路中光源供电的伺服电路中的供电电压过高,使得3H04红外CO₂分析仪光源的承载电流过大,而造成损坏。

为了提高光源的使用寿命,并且在不改变原有仪器的分析测量范围和精度的情况下,主要从两个方面进行研究:不改变主板大结构的电路布局,只改进光源供电伺服电路局部的设计进而使得输入光源端的电压降低;测试改进后的电路,并检验仪器的各项性能指标^[2]。

1 供电电路改进及测试

1.1 供电电路的改进

1.1.1 供电电路原理分析

3H04红外CO₂分析仪的供电电路是由开关电源提供15 V直流电压,经由开关三级管TIP 120,再经过OP 295GS两级放大器而送至光源的供电端;3H04红外CO₂分析仪原光源的供电电压为6.5 V,而光源内部等效电阻为46~65 Ω,依据欧姆定律,光电二极管实际承受的电流值为100~140 mA,而光源的额定耐受电流为100~120 mA(光源额定热稳定耐受电流100 mA,光源额定峰值耐受电流为120 mA),因此极易造成光源的损坏。依据欧姆定律采用降低供电电压或提高光源内阻与额定承受电流两种方法可解决光源烧毁的问题。但是提高光源内阻与额定承受电流的方法,需要更改仪器的性能指标及参数,并且成本较高,所以选择降低光源供电电压的方法降低光源所承受的电流,减少光源的损坏^[3]。

1.1.2 供电电路的改进设计

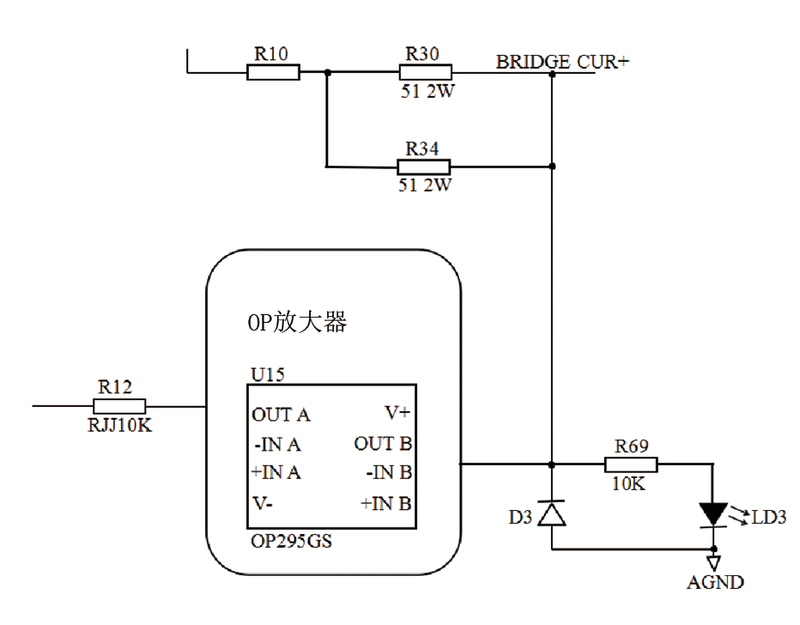

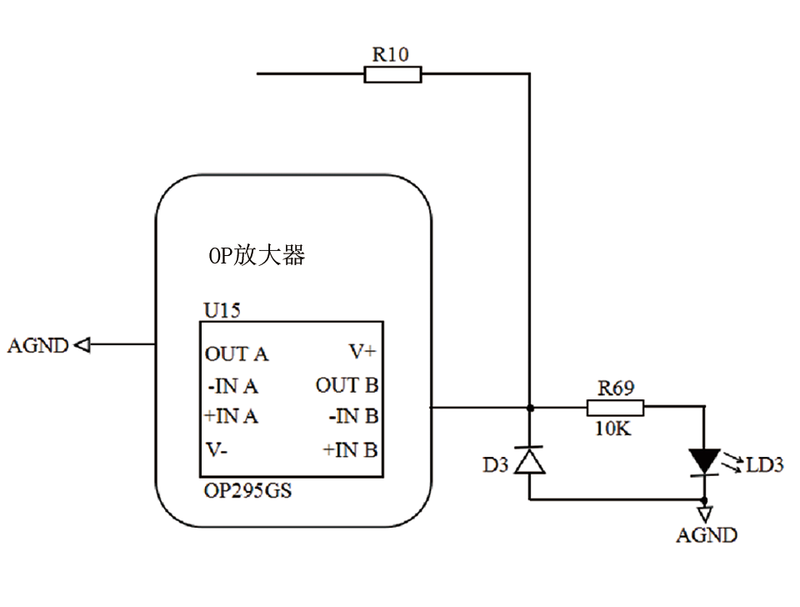

从串并联电路的分压原理可知,降低分压电路的光源端的分压电阻,就可实现其供电端的输入电压降低,因此可达到减压的目的。图1为改进前部分分压电路,图2为改进后部分分压电路,依据降压后光源所实际承受的电流值保证在额定电流值范围内(100~120 mA)确定了分压电路的电阻组合方式为:去掉R 30、R 34、R 12只留R 10作为分压电阻,光源端的输入电压值为5.5 V。表1为不同的分压电阻的组合方式所得到的电压数据实验表。

1.2 改进后电路的测试及检验仪器技术参数

1.2.1 降压范围实验

利用表1中不同的分压电阻的组合电路,向3H04分析仪中分别注入体积分数为最小值0.2%和最大值100%的标准CO₂气样;对比标准0.2%和100%体积分数样品与仪器检测值之间的误差,按照测量值与标准值最大5%的误差要求,改进后分压方式既能保证分压效果又能使仪器的测量范围和精度达到要求,见表2、表3。

1.2.2 电路封装测试

对所选的分压电路进行了封装实验测试,经测试符合3H04红外CO₂分析仪要求,各项参数达到相关要求(表4)。

1.2.3 仪器整体性能注样测试实验

选择CO₂体积分数0.2%、15%、75%、100%标准气样对仪器吸光度进行重新配置,并用非标定点标准气样体积分数5%、1%值分别进行检验,其误差在±5%范围内,如图3所示。

1.3 主要技术指标

量程范围(CO₂)0.2%~100%;分辨率(CO₂)0.01%;响应时间≤15 s;被测气体的流量0.1~1.0 L/min;工作电源220 V±20% (50±1 Hz);输出信号(RS 232)4~20 mA、0~5 V(定制);储存温度-10~55℃;工作温度0~50℃。

2 应用效果

目前3H04红外CO₂分析仪已在松辽盆地、塔东、印尼等区块用于CMS、DQL等9台综合录井仪,没有因出现光源烧毁而产生故障;仪器运行过程中,油气显示发现及时准确,不影响仪器资料的录取质量。

从应用效果上看,通过降低光源供电电压,杜绝了红外CO₂分析仪光源的损坏而造成的故障,保障了录井CO₂检测的平稳运行。

3 结 论

仪器供电部分的电路改进后,消除了因红外CO₂分析仪光源损坏而造成的综合录井仪器故障,减少了故障的发生,不但可提高气测资料的准确性、可靠性,有效保证录取资料的准确性,同时可以减少钻井停钻时间,提高了钻井效率。

The authors have declared that no competing interests exist.

---

参考文献

文献选项

• 原文顺序
• 文献年度倒序
• 文中引用次数倒序
• 被引期刊影响因子

[1]	康永济. 红外线气体分析器[M].北京:化学工业出版社,1993. [本文引用: 1]
[2]	张广军,吕俊芳,周秀银,等. 二氧化碳浓度红外测量方法综述 [J].中国测试,1995(1):8-11. [本文引用: 1]
[3]	张广军,吕俊芳,周秀银,等. 单光束红外光二氧化碳分析仪 [J].北京航空航天大学学报,1996,22(4):393-396. [本文引用: 1]
