0 引 言
低渗透率储集层油气资源在油气田勘探开发中逐渐占据主导位置,其孔隙结构与渗流机理直接影响油藏的开发方式及产能情况[1 ,2 ,3 ] 。因此,开展低渗透率储集层的孔隙结构特征研究,对扩大福山凹陷油气勘探范围及深度,提高开发效率具有重要意义。本文重点研究福山凹陷YN背斜流沙港组一段(流一段)低渗透率储集层孔隙特征。低、特低渗透率储集层以微米、纳米级孔隙为主,需要特殊的实验手段对储集层的微观孔隙结构进行表征[4 ,5 ,6 ,7 ,8 ,9 ] 。综合应用铸体薄片、扫描电镜等镜下观察手段直观识别孔喉类型,测量孔喉大小;利用微纳米CT扫描实验从三维角度刻画孔隙喉道分布特征;通过高压压汞实验手段得到的毛细管压力曲线信息,核磁共振实验得到的t 2 谱信号来定量化表征孔隙结构。不同的实验手段所突出的表征方面、范围尺度都各有不同,多种实验手段联合,有效地提高孔隙结构认知准确性。
1 地质概况
YN背斜含油气构造位于福山凹陷中西部,主要分布在海南岛陆上部分。始新世晚期,断陷迁移期,断槽中心向北西迁移,沉积了较厚的流一段地层,因此拥有多套砂岩储集层,岩性总体为下细上粗,呈深湖-半深湖-浅湖相变化;流一段断裂少,褶皱比较简单,基本为南高北低斜坡,由一系列正向正断裂和局部逆牵引褶曲构成[10 ] 。
2 岩石学特征

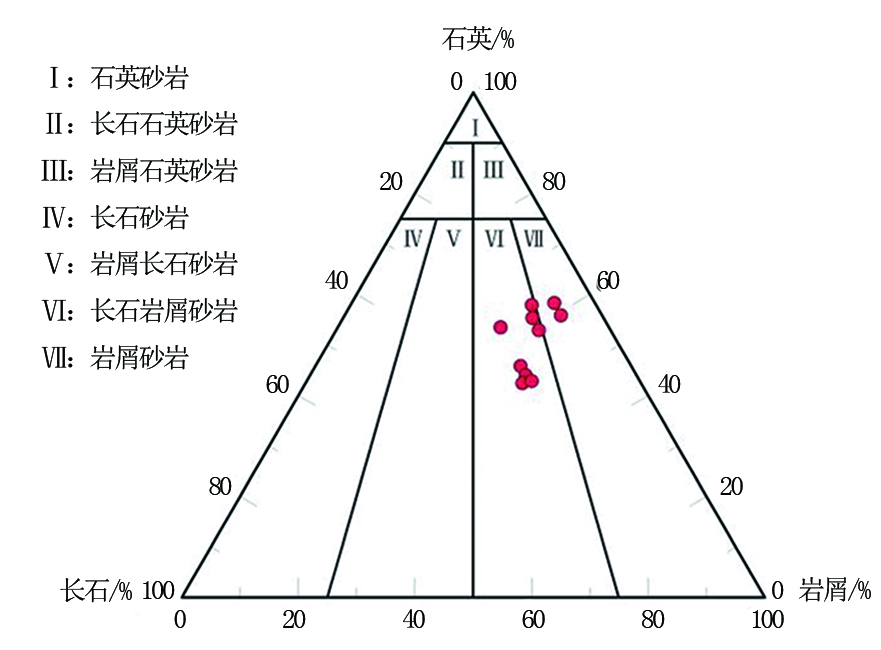

岩石薄片鉴定和粒度数据分析,YN背斜油气构造区流一段储集层以中砂岩和细砂岩为主(图1 )。
岩石为长石岩屑砂岩和岩屑砂岩,石英相对含量43%~58%,平均值为51.0%;长石相对含量7%~20%,平均值为14.5%;岩屑相对含量27%~38%,平均值为34.4%。填隙物相对含量为3%~18%,平均值为8.4%,以泥质、自生黏土和菱铁矿为主。黏土矿物X射线衍射分析,黏土矿物以伊/蒙间层、高岭石和伊利石为主。石英/(长石+岩屑)成分成熟度指数平均值为1.07%,成分成熟度为低到中等,颗粒磨圆度以次棱-次圆为主,分选性差-中,结构成熟度高。
3 孔隙结构特征
3.1 孔隙类型

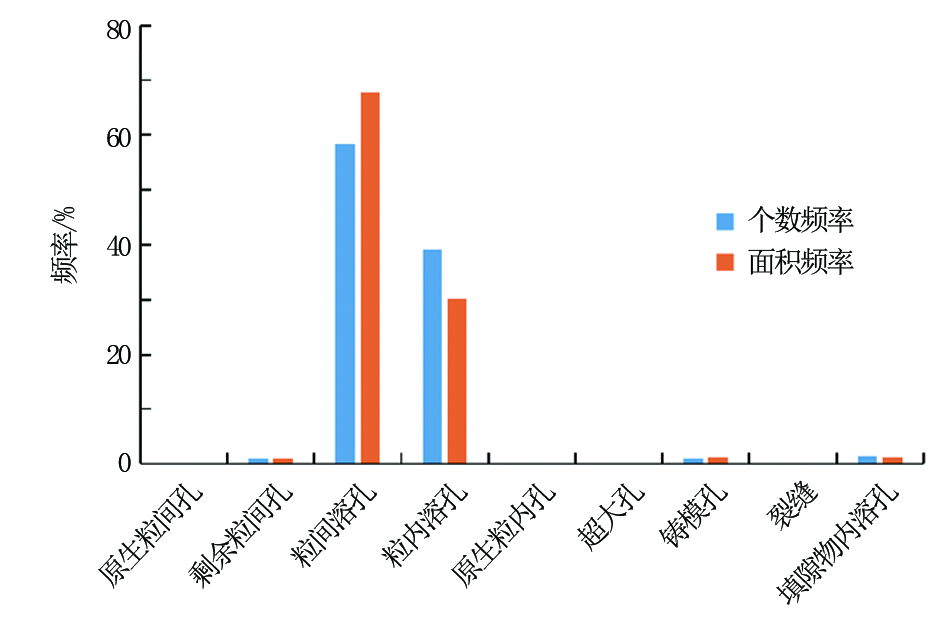

对福山凹陷YN背斜铸体薄片、扫面电镜、微米CT扫描和纳米CT扫描观察分析表明,YN背斜流一段储集层平均面孔率为2.05%,孔隙类型以粒间溶孔和粒内溶孔为主(图2 ),含少量剩余粒间孔、铸模孔和填隙物内溶孔(图3 a-图3 d)。喉道类型以线状、管状、片状或弯片状类型为主,喉道较小,含少量缩颈型喉道(图3 a、图3 e、图3 f)。
图3 a为铸体薄片,Y 10x井,样品9号,井深3 010.49 m,岩石内孔隙较发育,多为粒间溶孔及少量粒内溶孔,个别剩余粒间孔,黏土内及少量颗粒内常见微孔隙,发育片状喉道;图3 b为铸体薄片,Y 10x井,样品28号,井深3 501.73 m,岩石内孔隙较少,可测孔隙多为粒内溶孔及少量粒间溶孔、个别铸模孔,少量泥质(黏土)及部分颗粒内含微孔隙;图3 c为铸体薄片,Y 11x井,样品42号,井深3 559.33 m,岩石以粒内溶孔为主,少量粒间溶孔,少量微孔分布在颗粒内;图3 d为铸体薄片,Y 11x井,样品96号,井深3 662.61 m,薄片内可测孔隙分布均匀,主要为长石和岩屑的粒内溶孔,其次是粒间溶孔,少量的填隙物内溶孔;图3 e为扫描电镜,Y 10x井,样品23号,井深3 499.20 m,溶蚀孔,弯片状喉道连接;图3 f为扫描电镜,Y 11x井,样品17号,井深3 313.48 m,粒间溶孔少量,颗粒间被自生高岭石充填,云母片轻微发生形变,形成片状喉道。
3.2 孔喉特征

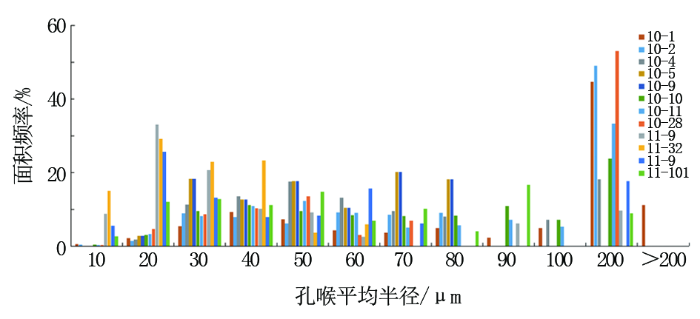

由铸体薄片报告数据可得,样品孔隙半径分布范围广,主要分布在20~60 μm和100~200 μm两个区间(图4 ),平均孔隙半径为66.588 μm。

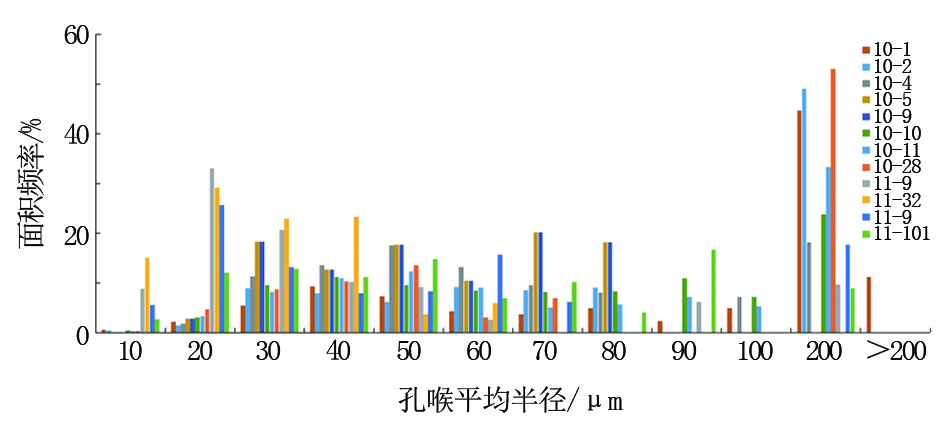

图4 YN背斜流一段储集层铸体薄片孔隙大小分布特征
高压压汞-联合测试可测得的孔喉参数更加准确,是目前表征低渗透率、致密储集层微观孔喉特征的有效手段,可得出储集层物性、孔喉大小、孔喉连通性和孔喉分布特征[11 ,12 ] 。选取YN背斜Y 7井、Y 10x井、Y 11x井和Y 13x井流一段低渗透率储集层岩石样品分析,实验结果见表1 。YN背斜流一段低渗透率储集层喉道大小以纳米级和亚微米级为主,为微细喉。孔喉平均半径0.167~1.162 μm,平均值为0.601 μm,最大孔喉半径1.061~5.334 μm,平均值为2.923 μm,孔喉半径中值0.04~0.417 μm,平均值为0.230 μm;孔喉均质系数0.154~0.286,平均值为0.214,孔喉分选系数2.631~33.376,平均值为6.445,均质系数较小,分选系数较大,孔喉呈双峰分布(图5 ),孔喉大小分布不均匀,连通性较差。

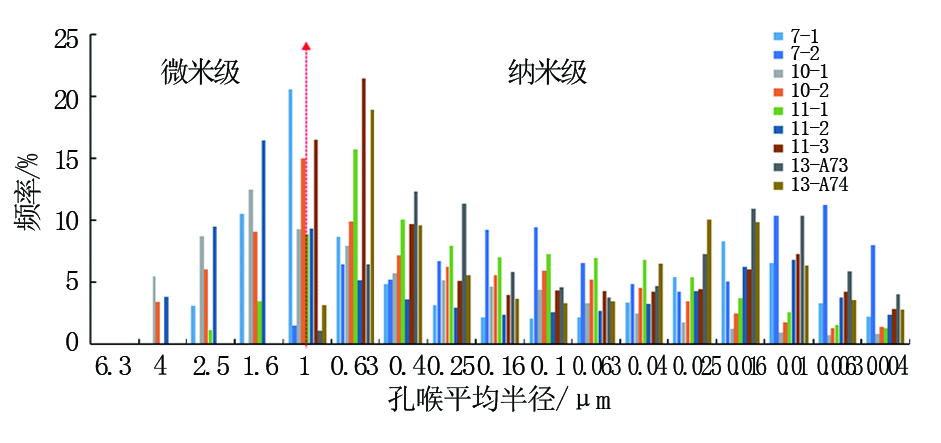

图5 YN背斜流一段储集层高压压汞-联合测试孔喉大小分布特征

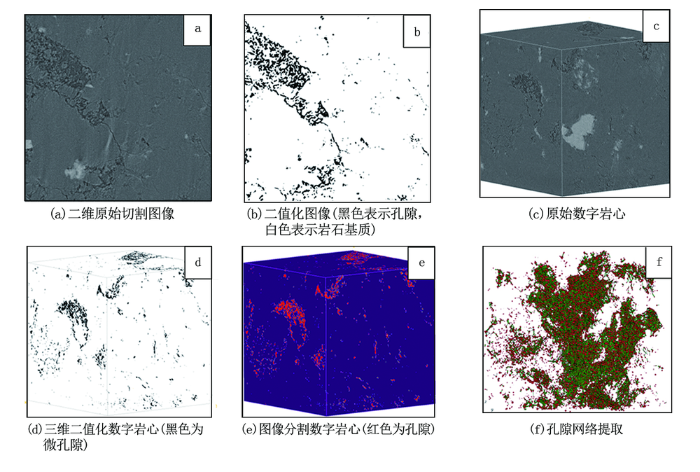

应用微米CT扫描技术,获得高分辨率测试数据结果,绘制出三维的立体模型,基于数据结果可计算岩石样品孔隙结构参数与相对密度[13 ] 。以Y 7井A 80样品的微米CT扫描结果为例分析。A 80样品,井深3 890.44 m,实测孔隙度10.24%,渗透率0.041 mD。其二维图像孔隙类型为粒内溶蚀孔和粒间溶蚀孔,长石和岩屑遭受溶蚀作用(图6 a、图6 b)。微米三维孔喉主要为连片状和孤立状两种微孔隙,孤立状微孔隙连通性较差,连片状微孔隙连通性相对较好(图6 c-图6 f)。由数字岩心模型测得,孔隙总数16 739,最大孔隙半径5.369 μm,平均孔隙半径1.883 μm,平均配位数4.228,喉道数35 821,最大喉道半径4.555 μm,平均喉道半径0.996 μm,样品砂岩孔隙结构为小孔微细喉。
图6 Y 7井A 80样品微米CT扫描图像(图像大小600 μm×600 μm×600 μm)
3.3 孔隙结构对驱油效率的影响

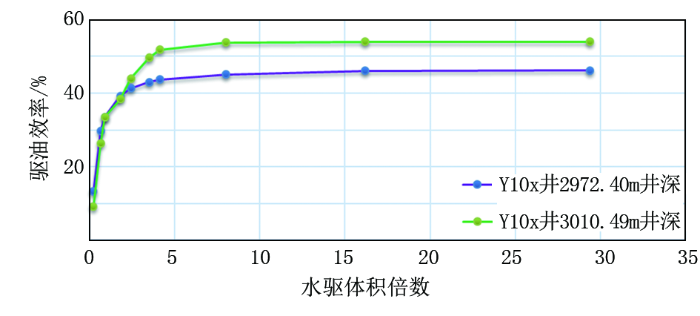

孔隙结构的非均质性对驱油效率有很明显的影响。选取Y 10x井2块样品进行驱油效率实验。2 972.40 m井深样品,孔隙度7.0%,渗透率1.492 mD,最终残余油饱和度19.0%,最终驱油效率46.17%;3 010.49 m井深样品,孔隙度13.1%,渗透率3.482 mD,最终残余油饱和度23.4%,最终驱油效率54.05%。数据表明,随着驱替倍数的增加,驱油效率有所提高。水驱体积倍数越大,水驱油效率越高,当水驱体积倍数达到3时驱油效率升高趋缓慢,且在水驱体积倍数为5以后驱油效率基本不再增加(图7 )。分析认为,即使提高驱替倍数,波及面积也无法扩大,因为驱替过程中渗流的优势通道一旦形成,驱油效率很难再提高。
4 结论与建议
(1)福山凹陷YN背斜流一段储集层砂岩为长石岩屑和岩屑砂岩,以中砂岩和细砂岩为主,成分成熟度为低到中等,颗粒磨圆度以次棱-次圆为主,分选性差-中,结构成熟度高。
(2)高压压汞结合微米CT扫描数据,所描述的低渗透率储集层孔喉特征更为精准。该区流一段储集层砂岩孔隙大小呈双峰分布,以中孔为主;喉道大小以纳米级和亚微米级为主,为微细喉,孔喉大小分布不均匀,连通性较差,是储集层低渗透率的根本原因。
(3)对于孔喉结构非均质程度较强的低渗透率储集层,孔喉分选差,孔喉间配置关系不好,将严重影响油井的产能。注入水在加压后会沿着固定的渗流通道推进,波及效率大大减小,大面积的油滞留后形成绕流残余油,致使采收率很低。提高注入压力和增加注入倍数对波及面积和驱油效率会略有影响,但实质性效果不强。因此,对于YN背斜流一段储集层,提高油井产能的最好办法还是实施储集层压裂开发。
